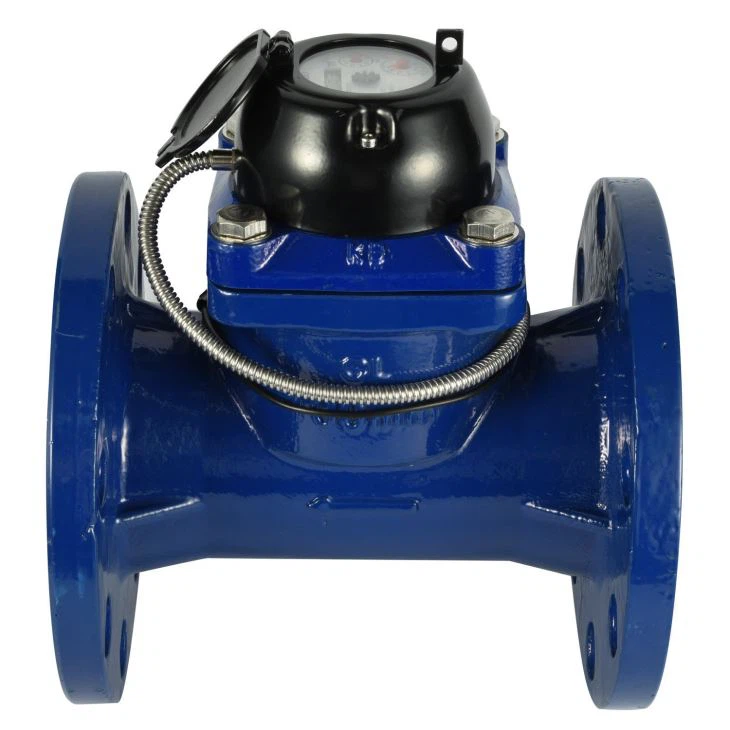

Vandmåler til vanding

Pulse Output Agricultural Water Meter LXGY er en landbrugsvandmåler med pulseffekt, designet til at måle den samlede mængde ensrettet vand, der passerer gennem store rørledninger i størrelser på 40mm til 300mm, såsom postevand, godt vand, flodvand, samt spildevand, undtagen ætsende ...

Send forespørgsel

Beskrivelse

Vandmåler til vanding

Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

LXGY er en landbrugsvandmåler med pulseffekt, der er designet til at måle den samlede mængde ensrettet vand, der passerer gennem store rørledninger i størrelser på 40 mm til 300 mm, såsom postevand, godt vand, flodvand samt spildevand, undtagen ætsende vand.

Funktioner

* Magnetisk drev, lavere transmission modstand.

* Magnetisk skjold, for ekstern magnetfelt beskyttelse.

* Aftagelig struktur, nem vedligeholdelse.

* Forseglet tøropkald register sikrer klar læsning, lang levetid.

* Målemekanismen kan fjernes fra kroppen til kontrol, vedligeholdelse og udskiftning, og kroppen behøver ikke at blive demonteret fra rørledningen.

* Dele, der kan udskiftes på mellem delene.

* Høj strømningskapacitet, lavtrykstab, vandpåvirkningsmodstand og forureningsbekæmpelse.

* Kan udstyres med rørkontakt (register kan ikke rotere). Tekniske standarddata for overholdelse af overensstemmelse med ISO 4064 klasse A, R20, R25-standard

Arbejdsforhold

Vandtemperatur: ≤50ºC for koldtvandsmåler

Vandtemperatur: ≤90ºC for varmtvandsmåler

Vandtryk: ≤1MPa eller 1,6 MPa eller 4,0 MPa valgfri (10 bar eller 16bar r 40 bar valgfrit)

Installationskrav

*Det anbefales, at der er en vandret position med registerfladen opad.

*Pipelinen skal tømmes før installationen.

*Måleren skal være konstant fuld af vand under drift.

Maksimalt tilladte fejl

I den nederste zone fra Qmin(Q1) inklusive op til, men eksklusive Qt (Q2) er ±5%.

I den øvre zone fra Qt(Q2) inklusive til og med Qmax(Q4) er ±2% (koldtvandsmåler).

I den øvre zone fra Qt (Q2) inklusive op til og med Qmax (Q4) er ±3% (varmtvandsmåler). Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

VIGTIGSTE TEKNISKE DATA I henhold til ISO4064 :2003 (gammel standard)

Målerstørrelse	Måling	Maks.	Nominelt flow	Overgangsflow	Min. flow	Min. læsning	Maks.
Målerstørrelse	Måling	Maks.	Nominelt flow	Overgangsflow	Min. flow	Min. læsning	Maks.
Mm	klasse	m³/h				m³
40	En	20	10	1	0.4	0.0002	999999
50	En	30	15	4.5	1.2	0.0002	999999
65	En	50	25	7.5	2	0.0002	999999
80	En	80	40	12	3.2	0.002	999999
100	En	120	60	18	4.8	0.002	999999
125	En	200	100	30	8	0.002	999999
150	En	300	150	45	12	0.002	999999
200	En	500	250	75	20	0.002	999999
250	En	800	400	120	32	0.002	999999
300	En	1200	600	180	48	0.02	9999999

VIGTIGSTE TEKNISKE DATA Ifølge ISO4064:2005 (Ny standard)

40	20	20	16	3.2	0.8	0.0002	999999
50	20	31.25	25	5	1.25	0.0002	999999
65	20	50	40	8	2	0.0002	999999
80	20	78.7	63	12.6	3.15	0.002	999999
100	20	125	100	20	5	0.002	999999
125	20	200	160	32	8	0.002	999999
150	20	312.5	250	50	12.5	0.002	999999
200	20	500	400	80	20	0.002	999999
250	20	787	630	126	31.5	0.002	999999
300	20	1250	1000	200	50	0.02	9999999

Dimensioner og vægt

Pulse Output Agricultural Water Meter DN 40mm to DN 300mm

Målerstørrelse	Længde L	Bredde B	Højde H	Forbinder tråd			Vægt
Mm	Mm			D	Bolt cirkel Dia D1	Conncting bolt	KG
40	200	256	253	165	125	4xM16	12
50	200	256	253	165	125	4xM16	15
65	200	256	268	185	145	4xM16	15
80	225	276	284	200	160	8xM16	17.5
100	250	286	295	220	180	8xM16	20
125	250	301	310	250	210	8xM16	22
150	300	24W	339	285	240	8xM20	33
200	350	373	382	340	295	8xM20	45
250	400	493	433	395	350	12xM20	94
300	450	516	483	445	400	12xM20	114
